模場適配器您當前所在位置：首頁 > 產品中心 > 無源產品 > 模場適配器 > 保偏模場適配器PMMFA

產品名稱 : 保偏模場適配器PMMFA

產品型號：MCPMMFA-1064-F-10-P1-10/125PMDC-P2-10

工作波長:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纖類型 : PM980 PLMA-GDF-10/125-M

保偏模場適配器PMMFA
咨詢熱線
0755-23736280
保偏模場適配器PMMFA
模式場適配器是專為光纖放大器和光纖激光器設計的，它連接兩種具有不同模場直徑（MFD）和數值孔徑（NA）)光纖時，可以使得基模信號在熔接點出得到最大限度的通過率。我們可以提供不同波長/不同光纖/不同功率/不同封裝形式的MFA,滿足不同應用場景的需要。

我們規定，沿著光的傳輸方向，小模場直徑光纖向大模場直徑光纖方向?yàn)檎颍竽?chǎng)直徑光纖向小模場直徑光纖方向?yàn)榉聪颉?/div>

產品特點
應用領域
插入損耗低 消光比高
光纖激光器
高隔離度
光纖放大器
高穩定性和可靠性
科學研究

產品指標

1.0um性能參數指標@正向傳輸

工作波長(nm)
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1020-1080
SM980-PS-U250(PM980)
or PM980-XP
PM10/125u,NA0.08/0.46
≤0.5
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
100W
1020-1080
PM10/125um,NA0.08/0.46 or
PM1060L
PM15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
100W

1.5um性能參數指標@正向傳輸

工作波長(nm)
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1530-1570
PM1550
PM-GDF-1550
≤0.5
30W
1530-1570
PM-GDF-1550
PM12/130um,NA0.20/0.46
≤0.5
30W
1530-1570
PM12/130um,NA0.20/0.46
PM25/300um,NA0.09/0.46
≤0.5
30W

2.0um性能參數指標@正向傳輸

工作波長(nm)
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1950-2050
PM1950
PM10/130um,NA0.15/0.46
≤0.5
30W
1950-2050
PM10/130um,NA0.15/0.46
PM25/250um,NA0.09/0.46
≤0.5
100W
1950-2050
PM1950
PM25/250um,NA0.09/0.46
≤0.5
30W

1.0um性能參數指標@后向傳輸

工作波長(nm)
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1020-1080
PM10/125um,NA0.08/0.46
SM980-PS-U250(PM980)
or PM980-XP
≤0.5
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM15/130um,NA0.08/0.46
PM10/125um,NA0.08/0.46 or
PM1060L
≤0.5
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
100W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
100W

1.5um性能參數指標@后向傳輸

工作波長(nm)
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1530-1570
PM-GDF-1550
PM1550
≤0.5
30W
1530-1570
PM12/130um,NA0.20/0.46
PM-GDF-1550
≤0.5
30W
1530-1570
PM25/300um,NA0.09/0.46
PM12/130um,NA0.20/0.46
≤0.5
30W

2.0um性能參數指標@后向傳輸

工作波長(nm)
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1950-2050
PM10/130um,NA0.15/0.46
PM1950
≤0.5
20W
1950-2050
PM25/250um,NA0.09/0.46
PM10/130um,NA0.15/0.46
≤0.7
50W
1950-2050
PM25/250um,NA0.09/0.46
PM1950
≤0.7
50W
測溫環境在25℃；以上數據不含接頭，我們也可以提供其它不同光纖匹配的MFA，如有其它不同的需求請聯系我們。

封裝尺寸

封裝形式
P1
P2
P3
尺寸
50x5x5
65x12x7
80x12x8
具體什么封裝尺寸根據功率大小來確定，下單前需要跟我們來確認。

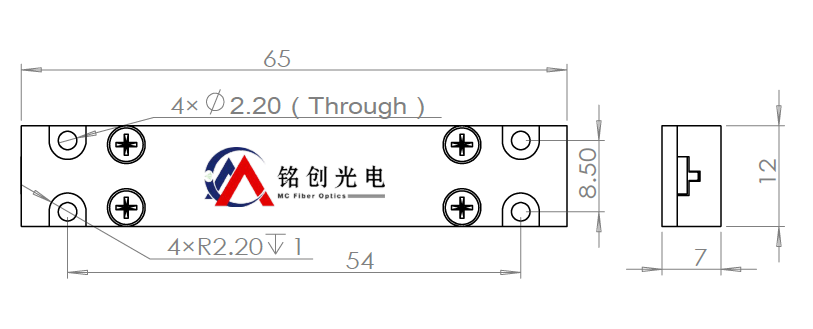

P2
P3

選型信息

MCPMMFA
①
②
③
④
⑤
⑥
⑦
工作波長
信號方向
承受功率
輸入光纖
輸出光纖
光纖長度
封裝類型
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
F-正向
B-后向
10-10W
30-30W
S-其它
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/08D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-具體光纖類型
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/08D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-具體光纖類型
08=0.8m
10=1.0m
20=2.0m
S-其他
1-P1
2-P2
3-P3

選型參考 MCPMMFA-1064-F-10-P9-P10/125/08D-10-2

保偏模場適配器，中心波長1064nm，信號光正向傳輸，承受功率10W，輸入光纖PM980，輸出光纖PM10/125um,NA0.08/0.46，光纖長度1米，裸纖，采用65x12x7mm殼體封裝。

如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
