光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > （2+1）x1泵浦&信號合束器

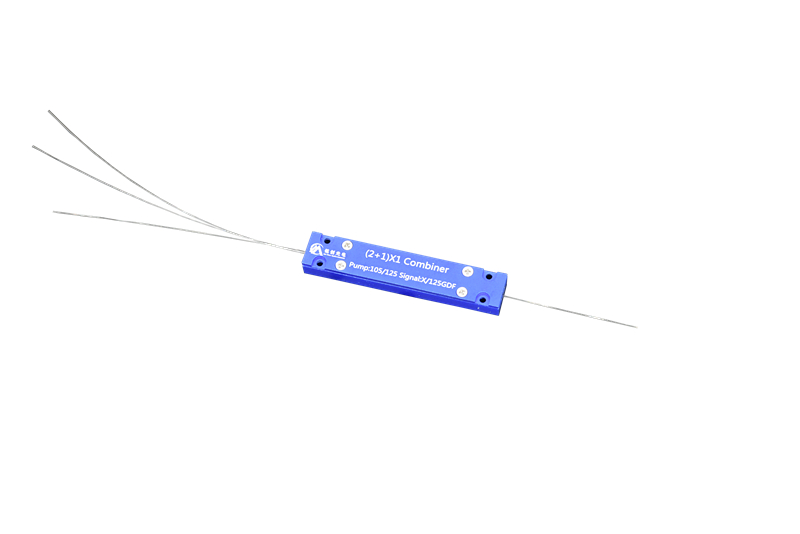

產品名稱 : （2+1）x1泵浦&信號合束器

產品型號：MCPSC-21-F-1064-915/25-105/125/22-H1-10/125/08D-10-2

工作波長:1020-1080nm 1530-1570nm 1950-2050nm

功率 : 10W 20W 30W 50W 100W 300W

（2+1）x1泵浦&信號合束器
咨詢熱線
0755-23736280
（2+1）x1泵浦&信號合束器

 （2+1）x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器,光纖放大器領域,將2路多模泵浦光和1路信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。

產品特點
應用領域
低插入損耗
光纖激光器
寬波長范圍/高承受功率
光纖放大器
高穩定性和可靠性
光纖通信

產品指標

參數
單位
數值
結構類型
-
（2+1）x1
信號波長范圍
nm
1020-1080
1530-1575
1950-2050
泵浦波長范圍
nm
780-1000
780-1000
780-1000
泵浦光纖類型
-
105/125um NA0.22
105/125um NA0.22
105/125um NA0.22
信號輸入光纖類型
-
10/125um NA0.08/0.46
9/125um,NA0.12/0.46
10/130um,NA0.15/0.46
輸出光纖類型
-
10/125um NA0.08/0.46
9/125um,NA0.12/0.46
10/130um,NA0.15/0.46
信號插入損耗（最大值）
dB
0.5
0.5
0.5
泵浦效率（最小值）
%
90
90
90
單臂輸入功率
W
50
50
50
M2
-
＜1.3
隔離度
dB
20
光纖長度
m
0.8或其它
封裝尺寸
mm
P2:65x12x7 or P3:80x12x8
工作溫度
℃
0~+75
儲存溫度
℃
-40~+85
測溫環境在25℃；不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

 常規指標

1.0um fiber laser:

類型
信號波長
(nm)
泵浦光纖
信號輸入光纖
輸出光纖
信號插損
泵浦效率
單臂功率
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
5/130um,NA0.12/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
10/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
20/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
6/125um,NA0.18/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
10/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
20/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
6/125um,NA0.18/0.46
6/125um,NA0.18/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
10/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
20/125um,NA0.08/0.46
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
20/125um,NA0.08/0.46
20/125um,NA0.08/0.46
0.5dB
90%
100W
(2+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
25/250um,NA0.065/0.46
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
25/250um,NA0.065/0.46
25/250um,NA0.065/0.46
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
30/250um,NA0.062/0.46
30/250um,NA0.062/0.46
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
20/400um,NA0.065/0.46
20/400um,NA0.065/0.46
0.5dB
95%
300W

1.5um fiber laser:

類型
信號波長
(nm)
泵浦光纖
信號輸入光纖
輸出光纖
信號插損
泵浦效率
單臂功率
(2+1)x1
1530-1575
105/125 0.22
SMF-28e
SM-GDF-1550
0.5dB
90%
50W
(2+1)x1
1530-1575
105/125 0.22
SM-GDF-1550
SM-GDF-1550
0.5dB
90%
50W
(2+1)x1
1530-1575
105/125 0.22
12/130um,NA0.20/0.46
12/130um,NA0.20/0.46
0.5dB
90%
50W
(2+1)x1
1530-1575
105/125 0.22
12/130um,NA0.20/0.46
25/300um,NA0.09/0.46
0.5dB
95%
100W

2.0um fiber laser:

類型
信號波長
(nm)
泵浦光纖
信號輸入光纖
輸出光纖
信號插損
泵浦效率
單臂功率
(2+1)x1
1950-2050
105/125 0.22
SM1950
10/130um,NA0.15/0.46
0.5dB
90%
50W
(2+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
10/130um,NA0.15/0.46
0.5dB
90%
50W
(2+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
25/250um,NA0.09/0.46
0.7dB
95%
100W
(2+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
25/400um,NA0.09/0.46
0.7dB
95%
100W

 其它指標要求和高功率條件可協商；如有特殊要求，可特別提出。

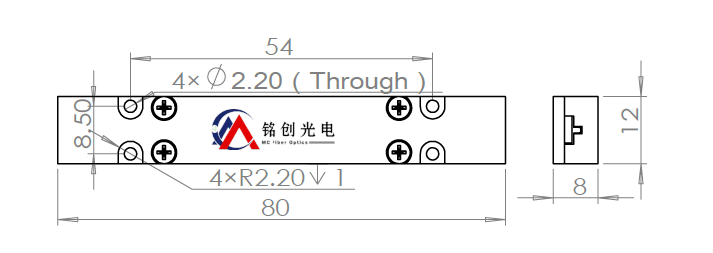

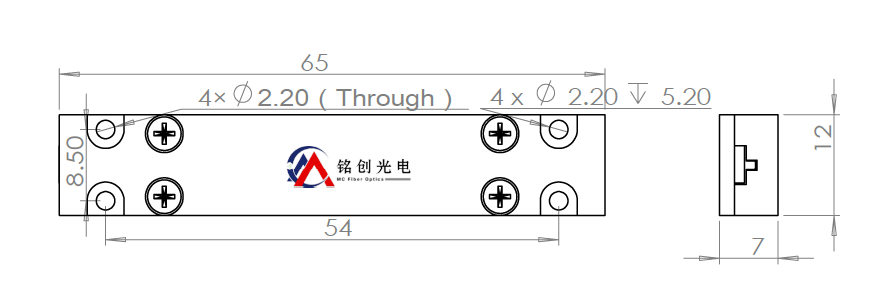

封裝尺寸

封裝尺寸
P1
P2
P3
P4
mm
50x5x5
65x12x7
80x12x8
100x15x10
P1
P2
P3

下載PDF格式的圖紙：



 選型信息

MCPSC
①
②
③
④
⑤
⑥
⑦
（N+1）x1
方向
信號波長
泵浦波長/泵浦功率
泵浦光纖
信號輸入光纖
輸出光纖
11-(1+1)x1
21-(2+1)x1
F-正向
B-反向
1064-1064nm
1550-1550nm
1950-1950nm
S-其它
915/25-915nm 25W
980/50-980nm 50W
S-其它
105/125/22-105/125um NA0.22
S-其它
H1-Hi1060
10/125/08D-
10/125um NA0.08/0.46
S-具體光纖類型
10/125/08D-
10/125um NA0.08/0.46
S-具體光纖類型
⑧
⑨
光纖長度
封裝類型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3

選型參考 MCPSC-21-F-1064-915/25-105/125/22-H1-10/125/08D-10-2

(2+1)x1泵浦&信號合束器,前向泵浦,信號波長1064nm,泵浦波長915nm,單臂泵浦功率25W,泵浦光纖105/125um NA0.22,信號輸入光纖Hi1060,輸出光纖10/125um,NA0.08/0.46,光纖長度1米,封裝尺寸65X12X7mm。

如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
