光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 2um（2+1）x1泵浦&保偏信號合束器

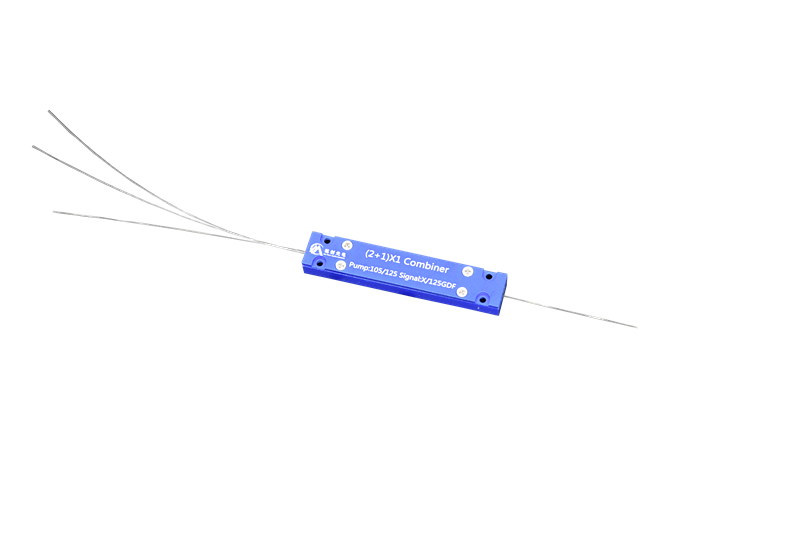

產品名稱 : 2um（2+1）x1泵浦&保偏信號合束器
產品型號：MCPMPC-21-F-2000-793/25-105/125/0.22-P19-P10/130/15D-10-2
工作波長:1950nm 2000nm 2050nm
功率 : 25W 50W 100W 300W
光纖類型 : PM1950 PM-GDF-10/130-2000-M PLMA-GDF-25/400-M
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
/
|
（2+1）x1
|
|
信號波長范圍
|
nm
|
1950-2050
|
|
泵浦波長范圍
|
nm
|
780-1000
|
|
泵浦光纖類型
|
/
|
105/125um NA0.22
|
|
信號輸入光纖類型
|
/
|
PM1950，PM10/130um NA0.15/0.46或其它
|
|
輸出光纖類型
|
/
|
PM10/130um,NA0.15/0.46或其它
|
|
信號波長插入損耗（最大值）
|
dB
|
0.7
|
|
信號波長插入損耗（典型值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
93
|
|
消光比
|
dB
|
>18
|
|
M2
|
/
|
＜1.3
|
|
光隔離度
|
dB
|
20
|
|
光纖長度
|
m
|
0.8或者其它
|
|
封裝尺寸
|
mm
|
P1: 50x5x5，P2:65x12x7，P3:80x12x8，
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
信號波長
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
信號插損
|
消光比
|
泵浦效率
|
單臂功率
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM1950
|
PM10/130um,NA0.15/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM10/130um,NA0.15/0.46
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/250um,NA0.09/0.46
|
0.7dB
|
16dB
|
95%
|
100W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/400um,NA0.09/0.46
|
0.7dB
|
16dB
|
97%
|
100W
|
|

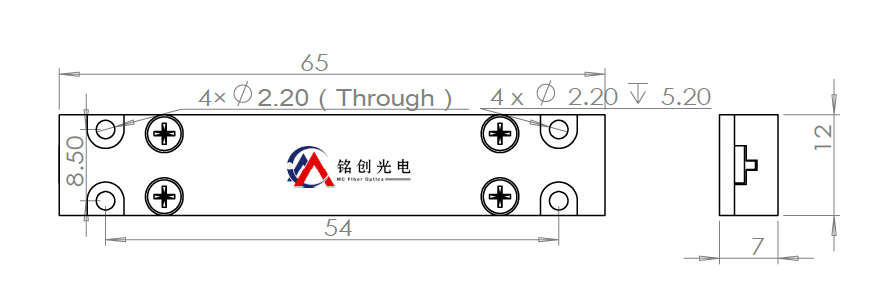

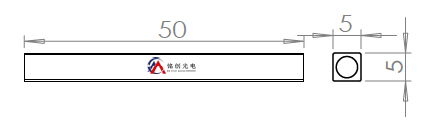

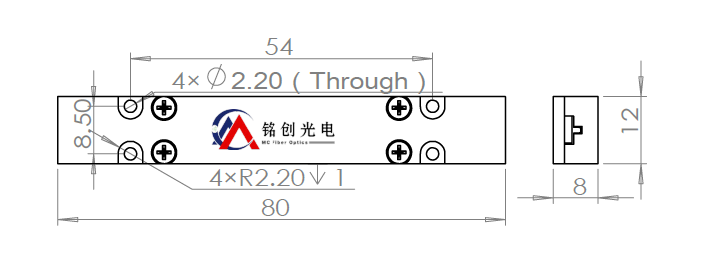

封裝尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPMPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
(N+1)x1
|
方向
|
信號波長
|
泵浦波長/泵浦功率
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
|
|
11-(1+1)x1
21-(2+1)x1
|
F-前向
B-后向
|
2000-2000nm
S-其他
|
793/25-793nm 25W
S-其它
|
105/125/22
-105/125um NA0.22
S-其它
|
P19-P1950
P10/130/15D-
PM10/130um NA0.15/0.46
S-具體光纖類型
|
P10/130/15D-PM10/130um NA0.15/0.46
S-具體光纖類型
|
|
|
⑧
|
⑨
|
||||||
|
光纖長度
|
封裝類型
|
||||||
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
